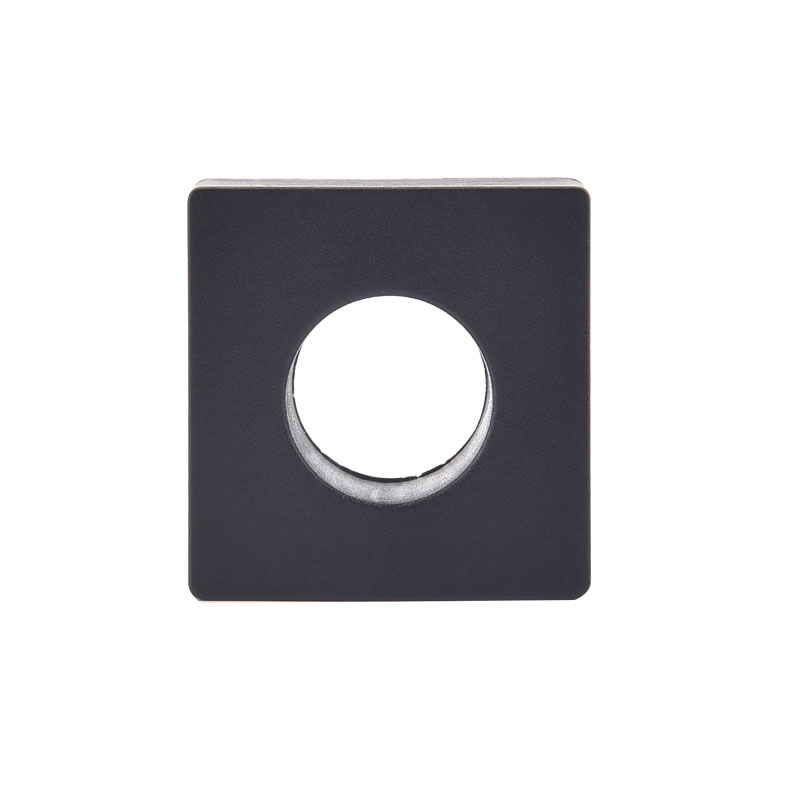

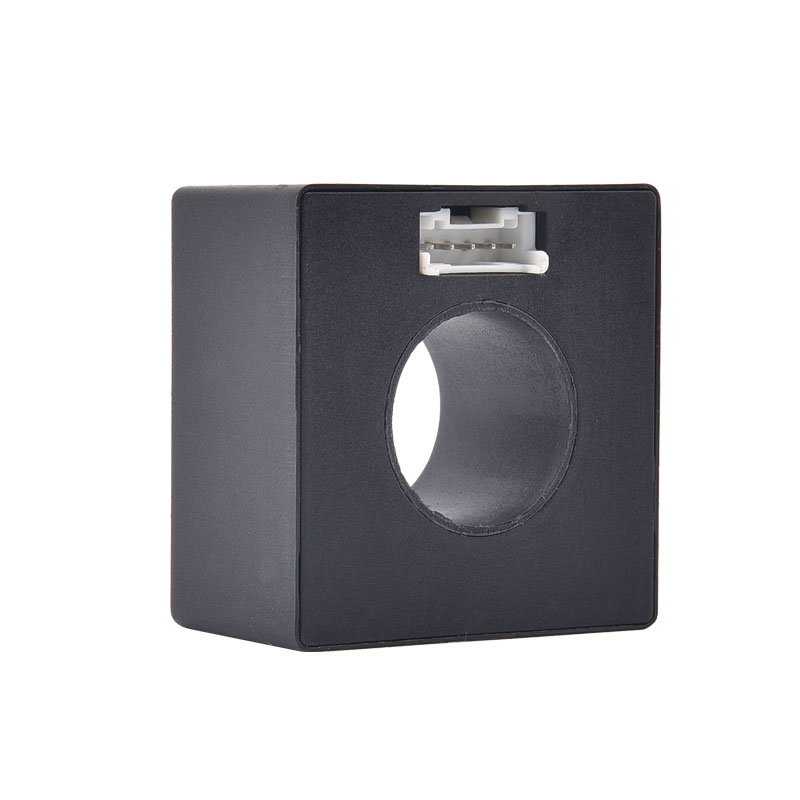

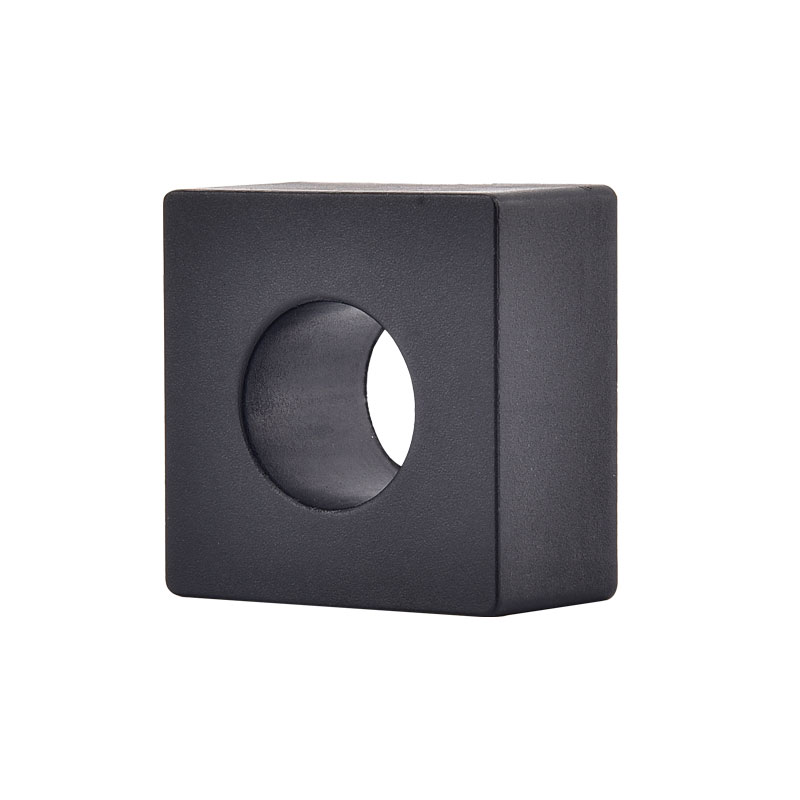

Nízka spotreba snímača úniku typu B

Xinkg je profesionálna nízka spotreba výrobcu snímača úniku B a dodávateľa s dlhoročnými skúsenosťami. Nízka spotreba senzora úniku B môže splniť mnoho aplikácií, ak máte záujem o naše kvalitné služby, môžete sa s nami poradiť teraz a my sa k vám okamžite vrátime. Defektný systém sa môže stať nebezpečným pre ľudí alebo spôsobiť požiare. Predtým, ako príde tak ďaleko, musia sa napájacie moduly odpojiť od mriežky. Netesný prúd obsahuje komponenty DC a AC. Preto je potrebná monitorovacia jednotka citlivý na AC/DC.

Odoslať dopyt

Popis produktu

Xinkg je nízka spotreba výrobcu snímača úniku B-typu B a dodávateľ, známy pre kvalitné služby. Wenzhou Xinkong Import & Export Co., Ltd. je inovatívny podnik, ktorý integruje vedecký výskum, výrobu a predaj. Predajná sieť spoločnosti pokrýva mnoho krajín a regiónov, ako je Európa a juhovýchodná Ázia, a jej kvalita a služby produktu sú zákazníci dobre prijaté. Môžete si byť istí, že od nás kupujete nízku spotrebnú spotrebu B.

Funkcie

■ Single Dodávka +5 V

■ Vysoký a nízka úroveň výstup

■ Funkcia autotestov

■ Namontované na doske PCB

Žiadosti

■ Detekcia porúch uzemnenia

■ Nabíjačka elektrického vozidla

■ Detekcia prúdu úniku prevodníka

Norma

■ Uplatniteľné pre požiadavky na zvyškový prúd IEC 62752

■ Uplatniteľné pre požiadavky na zvyškový prúd IEC 62955 pre RDC-MD

■ Komponenty navrhnuté ROHS/Reach Full Full

Prehľad

Dôležitou bezpečnostnou funkciou týchto zariadení je monitor únikového prúdu celého systému z energetických modulov proti Zemi. Defektný systém sa môže stať nebezpečným pre ľudí alebo spôsobiť požiare. Predtým, ako príde tak ďaleko, musia sa napájacie moduly odpojiť od mriežky. Netesný prúd obsahuje komponenty DC a AC. Preto je potrebná monitorovacia jednotka citlivý na AC/DC.

Modul detekcie zvyškového prúdu série XKCA je široko použiteľný, najmä vo verejných nabíjacích staniciach pre elektrické vozidlá, elektrické motocykle, elektrické bicykle, poplatky za nabíjanie a správu bezpečnosti energie. Ponúka jednoduché použitie a ľahkú inštaláciu.

Typická schéma aplikácie ：

Definícia PIN ：

Číslo kolíka	Symbol	Typ kolíka	Funkcia
1	Vdd	Moc	Napájanie modulu, štandardné napätie 5VDC Vstup napätia potrebný na to, aby bol do 4,85 ~ 5.15VDC, schopnosť výstupu výkonu> 100 mA Zvlnenie napájania ≤ 150 mV
2	Vyraziť	Výstup	Keď zvyškový prúd prekročí prahovú hodnotu, úroveň výstupu sa zmení na dno na vysokú
3	GND	Moc	Uzemniť
4	Klimatizovať	Vstup	Po vykonaní tohto kolíka na 0VDC, modul vypočíta nulový bod a uloží hodnotu, ktorá sa má zaregistrovať v MCU, aby sa dokončila kalibračná operácia. Pri použití funkcie CAL musí byť hlavný obvod odrezaný, aby sa zabezpečilo, že žiadny zvyškový prúd
5	Skúška	Vstup	Pred začatím nabíjania vykonajte simulačný test na produkte prostredníctvom tohto PIN, aby ste overili, či produkt funguje normálne

Charakteristiky elektrickej/spoľahlivosti ：

	Char	Blesk	Typ	Maximálny	Jednotka
1	Primárny nominálny RMS prúd (1fázový / 3Phase)		32	80	A
2	Napájacie napätie	4.85	5	5.15	V
3	Relatívna vlhkosť			95	%
4	Teplota okolia	-40		+105	℃
5	Teplota skladovania okolitého	-20		+65	℃
6	Spotreba energie			≤110	mw
7	Vstup/výstup napätia, nízka úroveň	0		0.6	V
8	Vstup/výstup napätia, vysoká úroveň	4.2		5	V
9	Teoretický dizajn		≧ 20		Rok
10	Prevádzková výška			≤ 4000	m

Trip-prúd (charakteristiky súvisiace s zvyškom prúdu) ：

	Vlnenie	Frekvencia	Blesk	Typ	Maximálny	Jednotka
1	S-DC	-	3	4.5	6	malá
2	2pdc	-	3.5	5	7	malá
3	3pdc	-	3.1	4.5	6.2	malá

Trip-time (charakteristiky súvisiace s zvyškom prúdu) ：

	Vlnenie	Frekvencia	Súčasný	Typ	Maximálny	Jednotka
1	S-DC	-	6 mA	100	1000	ms
2	S-DC	-	60 mA	50	300	ms
3	S-DC	-	200 mA	50	100	ms
4	2pdc	-	60 mA	50	300	ms
5	2pdc	-	200 mA	50	100	ms
6	3pdc	-	60 mA	50	300	ms
7	3pdc	-	200 mA	50	100	ms

Notrip-time (charakteristiky súvisiace s zvyškom prúdu) ：

	Vlnenie	Frekvencia	Súčasný	Nízko obmedzený	Jednotka
1	Ac	50 Hz	30 mA	∞	ms
2	Ac	50 Hz	60 mA	300	ms
3	Ac	50 Hz	150 mA	80	ms
4	Ac	50 Hz	5a	80	ms

Dimenzia produktu (mm) ：

POZNÁMKA: KONCICKÉ DRY je možné prispôsobiť.

Schéma načasovania ：

■ VDD Rýchlosť zapnutia ≤ 5 ms/v

■ T1 Ako čakacia doba sa navrhuje T1 ≥ 100 ms

■ 50 ms

■ T3≥500 ms a počkajte na dokončenie nuly

■ T4 0,400 ms a testovací samoliestový signál, ktorý umožňuje počkať, kým bude T3 dokončený, kým sa dá použiť

■ Výstup Trip Pin High Trvanie Tx = 100ms (overte funkciu autotest)

■ Ty = 100ms je čas vyblednutia vysokej úrovne Trip Pin (zakáže overenie autotestu)

Okruh samostatného testovania ：

■ 2 Winding na ZCT na generovanie jednoduchého zvyškového prúdu DC
■ Použitím VDD na generovanie typickej hodnoty = 6,53 MADC Simulovaný zvyškový prúd
■ Tento prúd je najobľúbenejšou podmienkou zakopnutia, aby ste otestovali, či systém funguje správne

Prahová hodnota digitálneho signálu ：

■ Pre zabránenie oscilácii signálu bolo výstupné vykopanie signálu nastavené s prahom zakopnutia a prahom regenerácie

■ Keď sa dosiahne vykopávka prahu， Súvisiace nasnímanie X-out ， a keď sa prúd zníži na prah regenerácie , súvisiaci X-out znova preklopia, späť do nízkoúrovňového stavu
