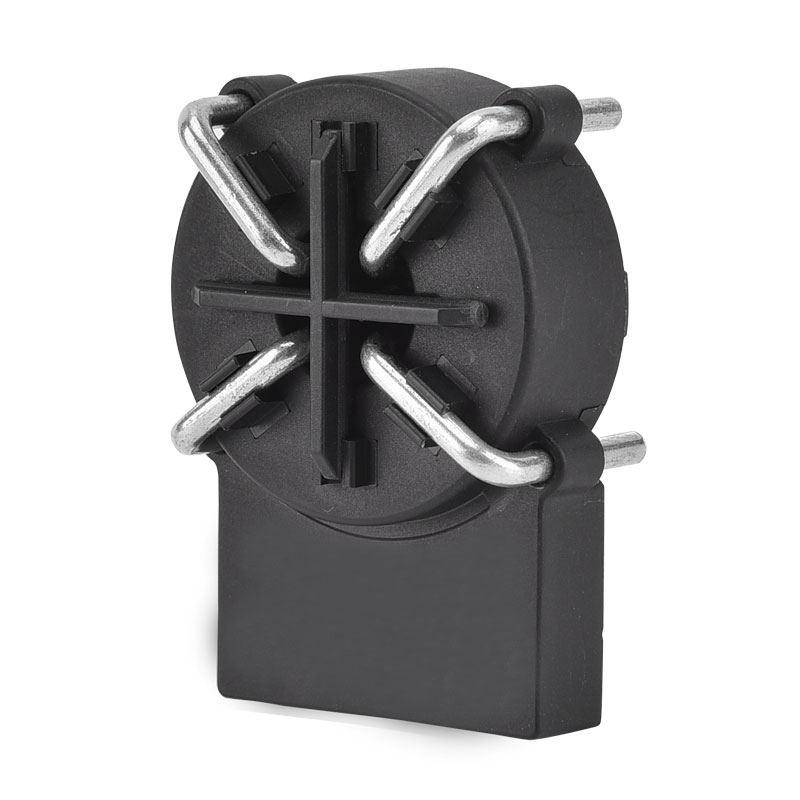

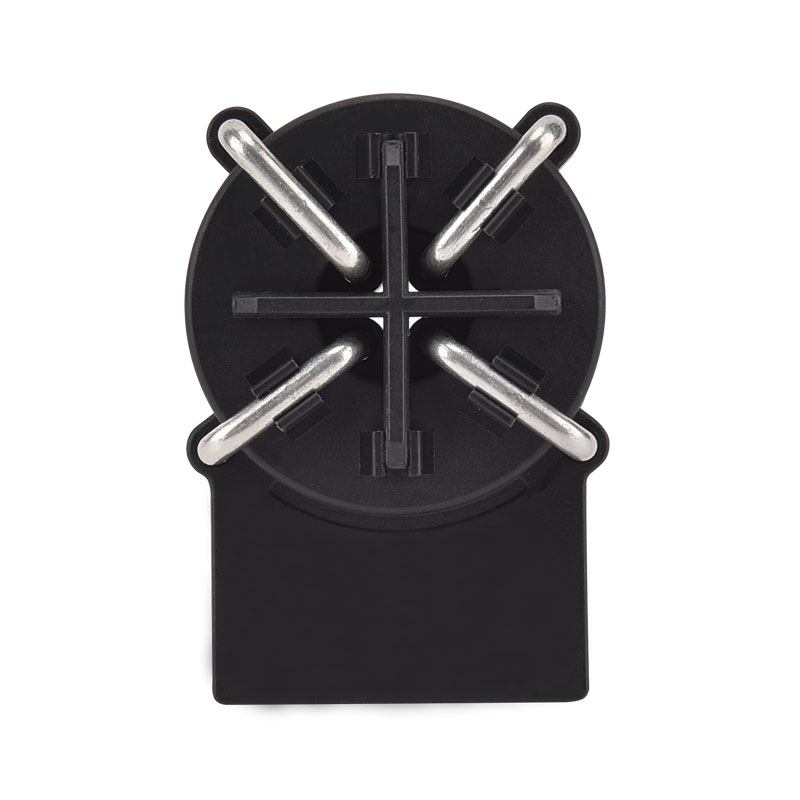

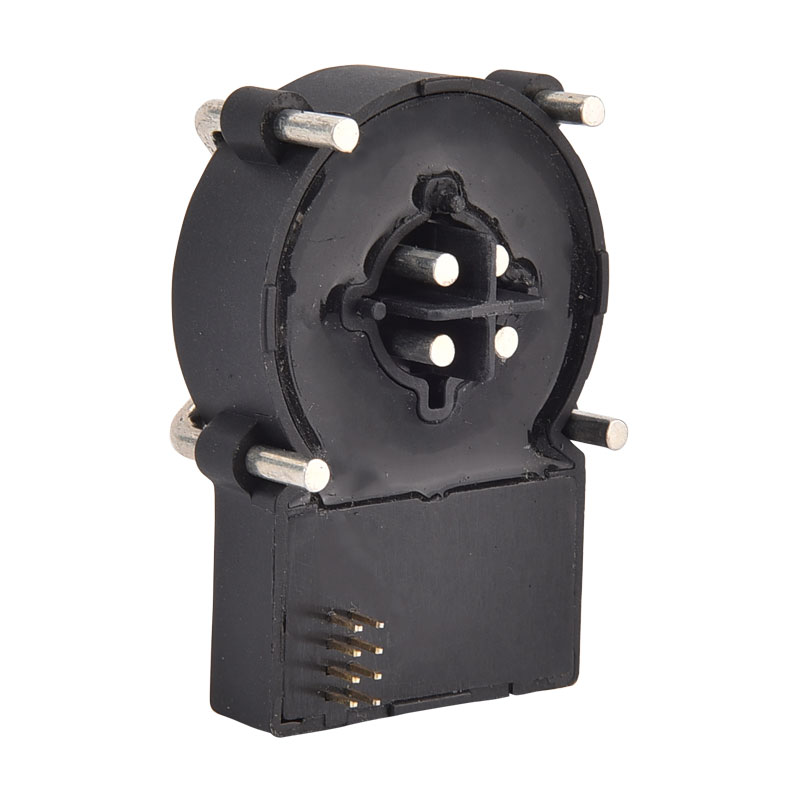

AC/ DC detekcia detekcie úniku Zvyšok prúdu monitorovacia jednotka

Xinkg je profesionálna detekcia detekcie úniku AC/ DC Residovná monitorovacia jednotka a dodávateľ s dlhoročnými skúsenosťami. Zvyšková monitorovacia jednotka AC/ DC DC Zvyšok prúdu môže spĺňať mnoho aplikácií, ak máte záujem o naše kvalitné služby, môžete sa s nami poradiť teraz a my sa k vám okamžite dostaneme. Defektný systém sa môže stať nebezpečným pre ľudí alebo spôsobiť požiare. Predtým, ako príde tak ďaleko, musia sa napájacie moduly odpojiť od mriežky. Netesný prúd obsahuje komponenty DC a AC. Preto je potrebná monitorovacia jednotka citlivý na AC/DC.

Model:XKCA-01-MD

Odoslať dopyt

Popis produktu

Xinkg je AC/ DC detekcia detekcie úniku zvyškovej jednotky monitorovania jednotky a dodávateľa, známy pre kvalitné služby. Wenzhou Xinkong Import & Export Co., Ltd. je inovatívny podnik, ktorý integruje vedecký výskum, výrobu a predaj. Predajná sieť spoločnosti pokrýva mnoho krajín a regiónov, ako je Európa a juhovýchodná Ázia, a jej kvalita a služby produktu sú zákazníci dobre prijaté. Môžete si byť istí, že si od nás kúpite jednotku monitorovania zvyškovej jednotky na detekciu úniku AC/ DC.

Modul detekcie zvyškového prúdu série XKCA je široko použiteľný, najmä vo verejných nabíjacích staniciach pre elektrické vozidlá, elektrické motocykle, elektrické bicykle, poplatky za nabíjanie a správu bezpečnosti energie. Ponúka jednoduché použitie a ľahkú inštaláciu.

Funkcie

■ Single Dodávka +5 V
■ Duálny digitálny výstup s otvoreným odtokom, indikácia výletu 20MAAC/6MADC
■ 3-fázové primárne vodiče na module (Typ. 32a, max. 40a)
■ PWM výstup pre indikáciu hodnoty zvyškového prúdu DC (0 ~ 30 mA)
■ Výstup chyby pre indikáciu poruchy systému
■ Namontované na doske PCB
■ Funkcia autotestov

Žiadosti

■ Detekcia porúch uzemnenia

■ Nabíjačka elektrického vozidla

■ Detekcia prúdu úniku prevodníka

Norma

■ Uplatniteľné pre požiadavky na zvyškový prúd IEC 62752

■ Uplatniteľné pre požiadavky na zvyškový prúd IEC 62955 pre RDC-PD

■ Uplatniteľné pre požiadavky na zvyškový prúd UL2231

■ Komponenty navrhnuté ROHS/Reach Full Full

Príruba výrobkov

Typická schéma aplikácie ：

Definícia PIN ：

Pin-no	Názov kolíka	Funkcia
1	Chyba	■ Výstupný kolík s otvoreným kolektorom na indikáciu podmienky poruchy systému ■ Ak žiadna porucha systému, tento kolík sa uskutoční na GND ■ Ak dôjde k poruche systému, tento kolík bude vysoký impedancia
2	Skúška	■ Keď sa tento kolík vykoná na 0VDC, modul vypočíta nulový bod a uloží hodnotu, ktorá sa má zaregistrovať v MCU na dokončenie kalibračnej operácie. ■ Po dokončení kalibrácie bude systém interne generovať simulovaný zvyškový prúd, aby skontroloval, či modul dokáže vykonať správnu odpoveď. Počas tohto postupu sa X20-Out & X6-Out zmení na vysokú impedanciu, ak funguje modul správny. Pozornosť: ■ Pri použití testovacej funkcie musí byť hlavný obvod odrezaný, aby sa zabezpečilo, že žiadny zvyškový prúd ■ Pri použití tejto funkcie PIN postupujte podľa obrázku časového diagramu
3	X6-out	■ Ak zvyškový prúd presahuje vopred nastavenú hodnotu Trippling DC (pre tento modul zvyčajne 4,5 MADC), tento výstup je vo vysokom impedančnom stave ■ Keď celkový zvyškový prúd R.M.S presahuje vopred stanovenú hodnotu pretvorenia celého prúdu, tento výstup je vo vysokom impedančnom stave ■ Keď dôjde k systému systému, tento výstup je vo vysokom impedančnom stave ■ Pre ďalšie normálne podmienky je tento výstup na nízkej úrovni (GND)
4	X20-out	■ Ak zvyškový prúd presahuje vopred nastavenú hodnotu vylepšenia celého prúdu (pre Pure-AC typicky 17,8 MAAC), tento výstup je vo vysokom impedančnom stave ■ Keď dôjde k systému systému, tento výstup je vo vysokom impedančnom stave ■ Pre ďalšie normálne podmienky je tento výstup na nízkej úrovni (GND)
5	GND	■ zem
6	Vdd	■ napájanie modulu, štandardné napätie 5VDC ■ Vstup napätia potrebný na to, aby bol v rozmedzí 4,85 ~ 5.15VDC, schopnosť výstupu výkonu> 100 mA ■ Zvlnenie napájania ≤ 150 mV (Navrhuje sa používať obvod LDO na referenciu IC LP2985A-50DB)
7	Pwm	■ Označujúca komponent zvyškového prúdu DC s dojným cyklom s 8 kHz PWM ■ Výstupné rozlíšenie = 3,33%/madc od 0 ~ 30Madc ■ Presnosť asi ± 0,5 mA
8	N.C.	■ Nepoužíva sa

Charakteristiky elektrickej/spoľahlivosti ：

	Char	Blesk	Typ	Maximálny	Jednotka
1	Primárny nominálny RMS prúd (1fázový / 3Phase)		32	40	A
2	Napájacie napätie	4.85	5	5.15	V
3	Teplota okolia	-40		+105	℃
4	Teplota skladovania okolitého	-20		+65	℃
5	Spotreba energie			110	mw
6	Elektrický klírens; primárna primár	6.5			mm
7	Elektrický klírens; primárny sekundárny	10			mm
8	Vzdialenosť pre močenie; primárna primár	8			mm
9	Vzdialenosť pre močenie; primárna sekundárna	10			mm
10	Vstup napätia, nízka úroveň	0		0.6	V
11	Vstup napätia, vysoká úroveň	4.2		5	V
12	Teoretický dizajn	20			Rok
13	Prevádzková výška			4000	m

Trip-prúd (charakteristiky súvisiace s zvyškom prúdu) ：

	Vlnenie	Frekvencia	Blesk	Typ	Maximálny	Jednotka
1	Ac	50 Hz	15	17.8	20	malá
2	A0	50 Hz	11	17	26	malá
3	A90	50 Hz	10	18.5	27	malá
4	A135	50 Hz	10	22.9	28	malá
5	2pdc	-	3.5	5.0	7	malá
6	3pdc	-	3.1	4.5	6.2	malá
7	S-DC	-	3.0	4.5	6.0	malá

Trip-time (charakteristiky súvisiace s zvyškom prúdu) ：

	Vlnenie	Frekvencia	Súčasný	Typ	Maximálny	Jednotka
1	Ac	50 Hz	30 mA	50	1000	ms
2	Ac	50 Hz	60 mA	16	100	ms
3	Ac	50 Hz	150 mA	15	60	ms
4	Ac	50 Hz	5A ~ 100a	8.5	60	ms
5	A0	-	42 mA	25	100	ms
6	A0	-	84 mA	18	60	ms
7	A0	-	210 mA	10	60	ms
8	A0+DC	-	42 mA+6madc	18	60	ms
9	A0+DC	-	84MA+6MADC	15	60	ms
10	A0+DC	-	210MA+6MADC	15	60	ms
11	S-DC	-	6 mA	48	1000	ms
12	S-DC	-	60 mA	16	100	ms
13	S-DC	-	300 mA	8.5	60	ms
14	2pdc/3pdc	-	60 mA	20	100	ms
15	2pdc/3pdc	-	120 mA	15	60	ms
16	2pdc/3pdc	-	300 mA	12	60	ms
17	2pdc/3pdc	-	5A ~ 100a	12	60	ms

Dimenzia produktu (mm) ：

Schéma načasovania ：

■ T0 ako čakacia doba na stabilizáciu systému, t0270 ms

■ T1 Ako čakacia doba sa navrhuje T1 ≥ 100 ms

■ T2 Ako kalibrácia a čas na objednávku na testovanie sa navrhuje 50 ms ≤ T2 ≤ 100 ms

■ T3 Ako čakacia doba na samostatne testovanie DC, T32, sa navrhuje čítať x6-out po 300 ms

■ T4 Ako čakacia doba na samostatne testovanie AC, T42 690 ms, sa navrhuje čítať x30-out po 300 ms

■ T5 Ako čas na indikáciu AC SUBEEST, T10 ≈ 1580 ms

■ T6 ako čas na indikáciu DC Self-test, T6 ≈ 1090 ms

Okruh samostatného testovania ：

■ 2 Winding na ZCT na generovanie jednoduchého zvyškového prúdu DC

■ Použitím VDD na generovanie typickej hodnoty = 6,53 MADC Simulovaný zvyškový prúd

■ Tento prúd je najobľúbenejšou podmienkou zakopnutia, aby ste otestovali, či systém funguje správne

Prahová hodnota digitálneho signálu ：

■ Pre zabránenie oscilácii signálu bolo výstupné vykopanie signálu nastavené s prahom zakopnutia a prahom regenerácie

■ Pri vypínaní prahu dosiahnuté ， súvisiace X-out Flip ， a keď sa prúd zníži na prah obnovy , súvisiaci X-out znova preklopia, späť do nízkoúrovňového stavu

■ je nastavený ako 100% typická hodnota zakopnutia a je nastavený ako 55% typická hodnota vykopávka
