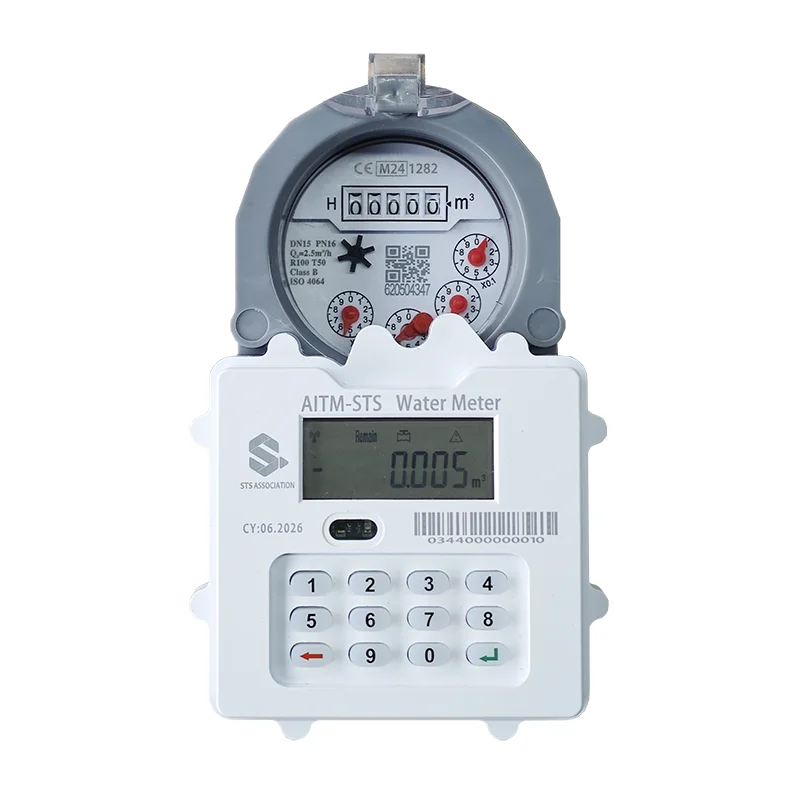

Vodomer s predplatenou klávesnicou STS Token

Vodomery s predplatenou klávesnicou STS Token od továrne Xinkong sú navrhnuté v prísnom súlade s medzinárodnými normami IEC 62055-41 a IEC 62055-51. Disponujú bezpečnostnými funkciami vrátane detekcie uplynutia platnosti kľúča, overenia typu kľúča, ochrany pred opakovaným prehrávaním, ochrany proti pretečeniu nabíjania a ochrany pred neoprávnenými operáciami. Vďaka podpore viacúrovňových systémov správy kľúčov, ako sú DITK/DUTK/DDTK, spĺňajú požiadavky na bezpečnostnú aplikáciu a kľúčovú kontrolu predplatených systémov na meranie vody.

Moduly vodomerov STS používajú ako médium dobíjania šifrované tokeny (20-miestne dobíjacie kódy), čím sa eliminuje potreba IC kariet a umožňuje sa „najskôr zaplatiť, použiť neskôr“ – zmena od tradičných metód používania vody a riešenie problému s neuhradenými účtami za vodu. Medzi ich základné funkcie patrí meranie vody, predplatené dobíjanie, alarm rovnováhy, antimagnetické rušenie a ukladanie dát. Ponúkajú presné meranie, mimoriadne nízku spotrebu energie a jednoduchú obsluhu, čím spĺňajú potreby rôznych zákazníkov na používanie aj správu.

Technický parameter

Prevádzkové napätie: DC 3,6V (jednorazová lítium-iónová batéria)

Statický prúd: ≤30uA

Prijímací prúd: <=12 mA

Vysielací prúd: <=120 mA

Vysielací výkon: 12dBm

Prevádzková frekvencia: 433 MHz

Komunikačná vzdialenosť: 1 km v otvorených priestoroch

Typ snímača: Jazýčkový spínač, magnetorezistívny snímač atď.

Prúd pohonu: 200 mA

Prevádzková teplota: -20℃～55℃

Definícia rozhrania

Funkčné vlastnosti

1 Presné meranie

Tento predplatený klávesnicový vodomer STS Token, vybavený portom na detekciu pulzného signálu, vypočítava aktuálny prietok a zaznamenáva a ukladá rôzne údaje súvisiace s používateľom, ako sú kumulatívny prietok, denný prietok a prietok za posledný mesiac.

Využíva technológiu anti-jitter počas detekcie pulzného signálu, aby sa účinne zabránilo chybným meraniam spôsobeným vonkajším rušením, čím sa zvyšuje presnosť merania. Modul vodomeru obsahuje aj detekciu anomálií pulzného signálu, detekciu porúch pulzného signálu a silného magnetického rušenia a zaznamenávanie a ukladanie týchto abnormálnych stavov.

Podporuje rôzne senzory a vzorkovacie signály, vrátane jazýčkových spínačov, magnetorezistívnych/Hallovho efektových senzorov a nemagnetických senzorov.

2 Detekcia napätia

Pravidelne kontroluje napätie batérie, zaznamenáva stav nízkeho napätia a vydáva alarm, keď je batéria takmer vybitá, a má tiež funkciu monitorovania výpadku napájania, aby sa včas uložili namerané údaje a zabránilo sa náhodnej strate.

3  skutočný časovač

Integruje funkciu hodín v reálnom čase, čo zaisťuje vysokú presnosť časovania.

4 obnovenie údajov

Historické záznamy uchovávajú 18-mesačné údaje na konci mesiaca a denné údaje s pevným bodom za posledný mesiac.

5 ventilové ovládanie

Obsahuje funkcie ovládania ventilu, detekcie časového limitu a manipulácie s anomáliami.

Dokáže automaticky vykonávať činnosti spínania ventilov podľa nastaveného cyklu spínania ventilov, čím zabraňuje zadretiu ventilov v dôsledku dlhšej nečinnosti, znižuje náklady na údržbu vodomeru a predlžuje životnosť.

6 Antimagnetické rušenie

Keď dôjde k magnetickému rušeniu, modul automaticky identifikuje a zaznamená abnormálny stav a môže súčasne prepojiť ventil, aby ho zatvoril alebo zostal neaktívny.

7 predplatených

Merač vypočíta zostávajúci objem vody v reálnom čase na základe akumulovaného objemu doplnenej vody a akumulovaného prietoku. Keď je zostávajúci objem vody menší ako 0, ventil sa automaticky zatvorí. Po úspešnom nabití sa ventil automaticky otvorí. Keď je ventil v zatvorenom stave, funkciu prečerpania je možné aktivovať stlačením tlačidla na merači.

8 LoRa komunikácia

Komunikáciu je možné nadviazať bezdrôtovo s CIU alebo zberačom dát. Pomocou CIU môžu používatelia diaľkovo ovládať a interagovať s údajmi bez úzkeho kontaktu s meračom. Zberač údajov zhromažďuje údaje, ako je stav zariadenia a prietok, ktoré sa potom nahrávajú na systémovú platformu, čo umožňuje diaľkový centralizovaný zber údajov z vodomerných zariadení.

9 funkcia dobíjania

Vodu pre meracie zariadenia je možné dobíjať zadaním 20-miestneho kódovaného dobíjacieho tokenu STS. Podporuje sa bezkartové dobíjanie, čím sa predchádza riziku opotrebovania a straty karty.

10 Funkcia dopytovania

Zadaním 4-miestneho kódu dotazu môžu používatelia skontrolovať parametre, ako je zostávajúci objem vody, kumulatívna spotreba, aktuálne množstvo nabitia a stav ventilu meracieho zariadenia, ktoré sa zobrazujú jasne a intuitívne.

11 Funkcia prečerpania

Keď sa v dávkovacom zariadení minie zvyšná voda a ventil je zatvorený, používateľ môže aktivovať režim prečerpania zadaním špecifického krátkeho kódu a dočasne pokračovať v používaní vody. Keď výška prečerpania dosiahne nastavenú hodnotu, ventil sa opäť zatvorí a prečerpanie nie je povolené druhýkrát.

12 OTA aktualizácia

Vodomer s predplatenou klávesnicou STS Token nie je potrebné vymieňať ani rozoberať; všetky modulové programy podporujú OTA upgrady, čím neustále spĺňajú nové požiadavky na vodomery a eliminujú obavy užívateľov.
