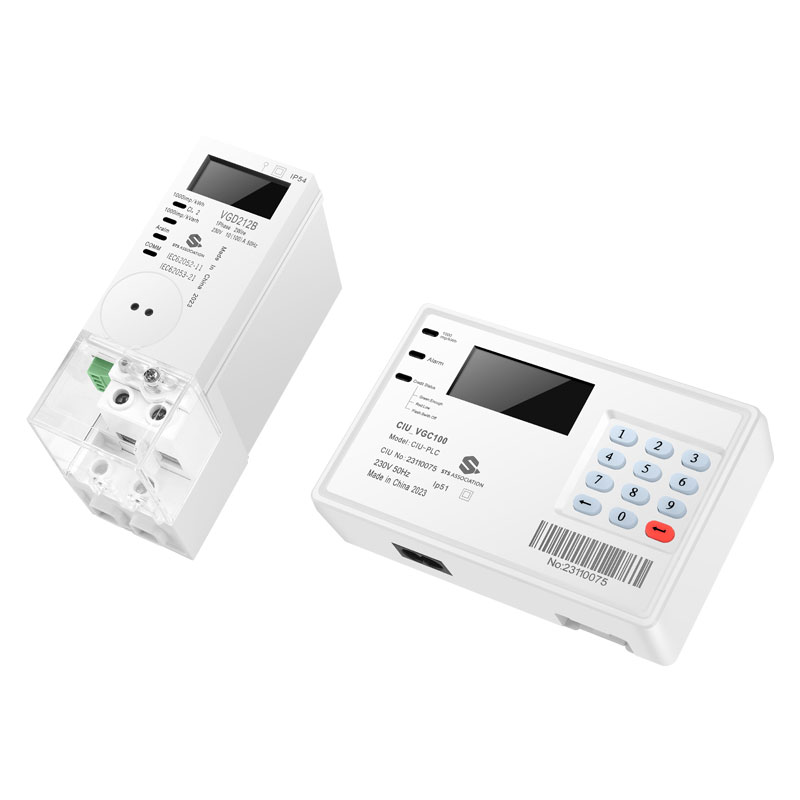

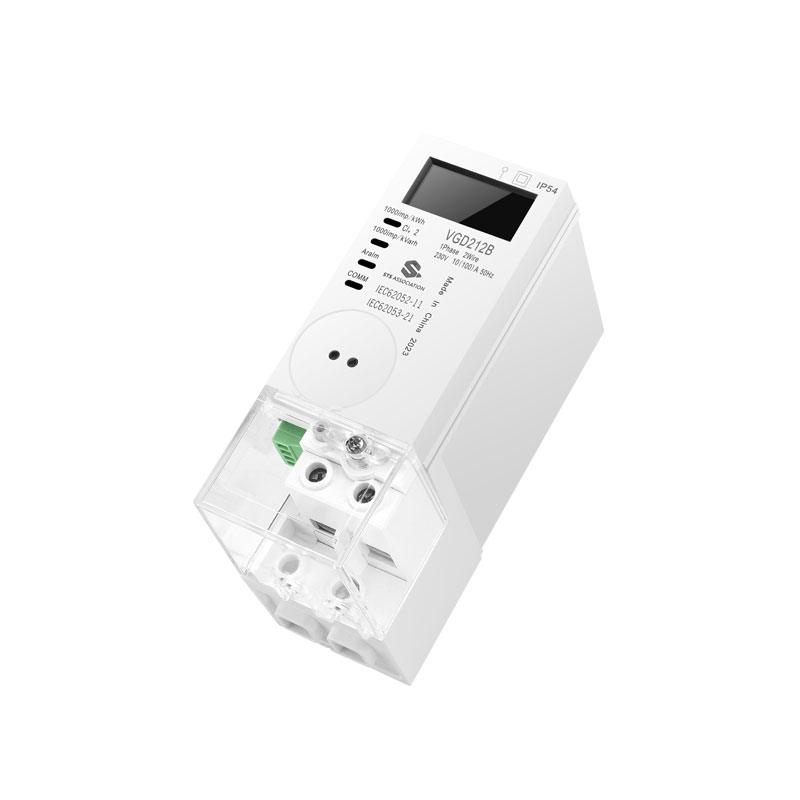

Jednofázový merací prístroj na prípravu na DIN lištu

Xinkong Jednofázový din-rail prípravný merač. TENTO merací prístroj je určený pre domácich spotrebiteľov a poskytuje silný základ pre vaše iniciatívy v oblasti inteligentnej siete.

Odoslať dopyt

Popis produktu

Aplikácia

1.Multifunkčný inteligentný elektromer na použitie v jednofázovej sieti, dvojvodičový.

2.Umožňuje priame meranie aktívnej a pasívnej energie a parametrov troch sietí.

3.Určené pre príjemcov všetkých tarifných skupín.

4. Navrhnuté tak, aby fungovali so všetkými inteligentnými systémami.

Funkčné vlastnosti

1. Meranie

1P2W pripojenie, priame pripojenie

2.Okamžité hodnoty

Napätie, prúd, výkon, účinník, frekvencia...

3.Doba používania

Až 4 sadzby, denné, týždenné, mesačné, ročné a špeciálne (do 100)

4. Segmentovaný LCD displej (voliteľné)

a. Veľkosť zobrazovacej plochy: 36 mm x 15,6 mm

b. Veľkosť číslic na displeji: 4,45 mm x 8,8 mm

c. Veľký 8-segmentový displej

d. Konfigurovateľný zoznam automatického a manuálneho zobrazenia

e. Displej čitateľný bez hlavného napájania

f. Podsvietenie na zvýšenie čitateľnosti pri slabom osvetlení (voliteľné)

5.Načítať profil

a. Viac ako 90 dní úložiska (3 kanály, 15-minútové intervaly)

b. Skladovanie: Čas/Stav/Energia/Dopyt/Okamžité,Priemerné/Minimálne/Maximálne hodnoty pre trvanie intervalu…

c. Programovateľné intervaly

6.Komunikácie

a. Optical port (optional)

b. RS-485 Multi-Drop (voliteľné)

c. Komunikácia so vzdialeným systémom pomocou vstavaného modulu PLC alebo jedného z vymeniteľných komunikačných modulov

d. Norma: IEC 62056-21, DLMS/COSEM, STS

e. Miestna klávesnica (voliteľné)

7. Udalosti & Detekcia manipulácie & Alarmy

a. Zaznamenávanie všetkých udalostí s časovými pečiatkami a stavovým slovom

b. Pokročilá detekcia sabotáže pre otvorený kryt, otvorený kryt svoriek, silné magnetické pole

c. Bypass, spätný prúd, prepätie, podpätie...

8. Bezpečnosť

a.Bezpečná komunikácia s protokolom DLMS/COSEM vrátane autorizácie a šifrovania

b. Až 4 nezávislé úrovne zabezpečenia

c. Riadenie prístupu k údajom pre všetky porty

Technický parameter

Menovité napätie	1.1P2W 120V/240V 2.Rozsah prevádzkového napätia 80%...120%Un
Nominálny (max) prúd	5(40)A,5(60)A,5(80)A,5(100)A
Nominálna frekvencia	50 Hz 60 Hz, ± 5 %
Štartovací prúd	0,4 % Ib za aktívny 0,5 % Ib pre reaktívne (voliteľné)
Presnosť	IEC Trieda 1/2
Merač konštantný	1000 imp/kWh 1000 imp/kvarh (voliteľné)
Komunikačné porty	Optický port (voliteľné) RS-485 Multi-Drop (voliteľné)
RWP a záloha času	RWP a záloha času
Funkčné tlačidlo	žiadne
Elektronické výstupy	skrutky RS485
Environmentálne	Prevádzkový rozsah: -25°C až +60°C Limitný rozsah: -40°C až +75°C Rozsah skladovania: -40°C až +80°C Relatívna vlhkosť: Až 95 % bez kondenzácie po dobu 30 dní Ochrana proti vniknutiu: IP54 (vo dverách)
Spotreba energie	Napäťový obvod (aktívny) ≤ 2W Napäťový obvod (zdanlivý) < 10 VA Prúdový obvod ≤ 4 VA
Pevnosť izolácie EMC	Test striedavého napätia 4,4kV Skúška impulzného napätia 8KV Elektrostatické výboje (kontaktné výboje) 8KV Elektrostatické výboje (vzduchové výboje) 15KV Test odolnosti proti prepätiu 6KV Rýchly prechodný nárazový test 4,4 KV Elektromagnetické RF polia (80 MHz až 2 000 MHz) 10 V/m (s prúdom), 30V/m (bez prúdu)
Ochrana izolácie	Trieda II
Utesnenie	Skrutka Ultrazvukové zváranie
Hmotnosť	Cca 0,75 kg
Rozmer (V x Š x H)	S krátkym krytom svorkovnice, 144 mm x 54 mm x 95 mm
