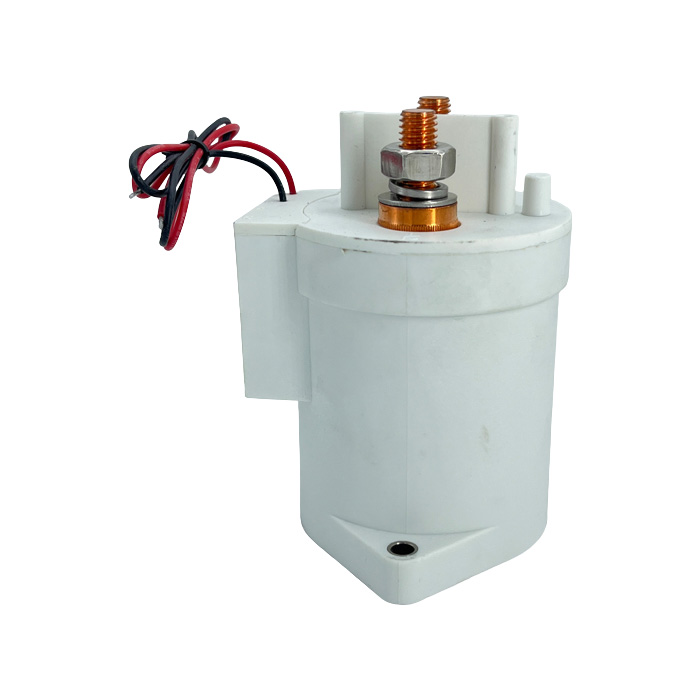

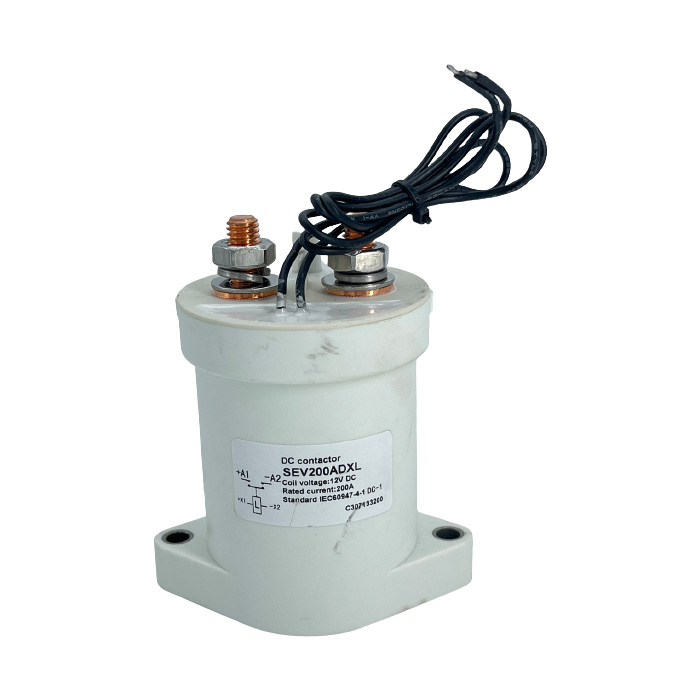

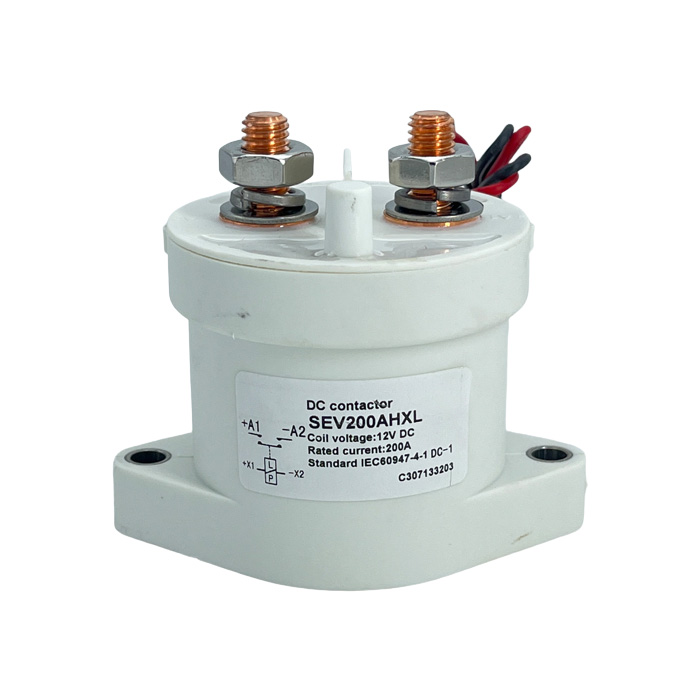

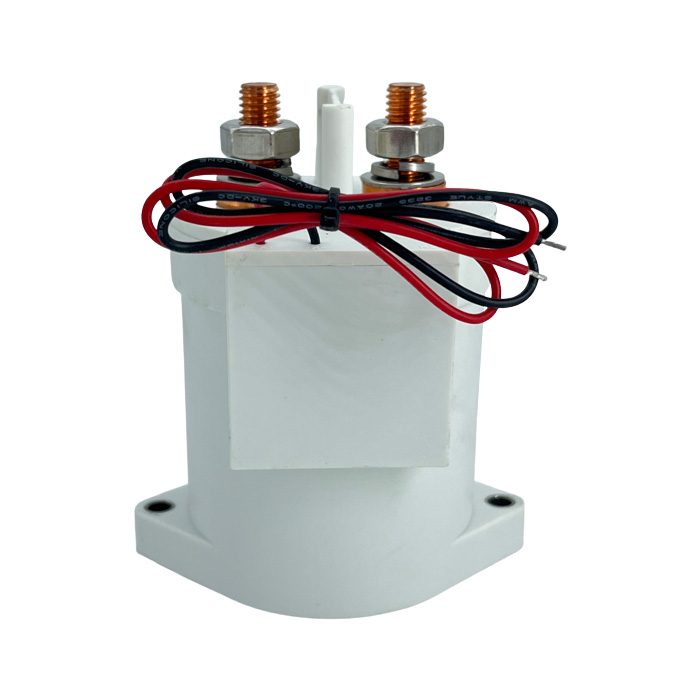

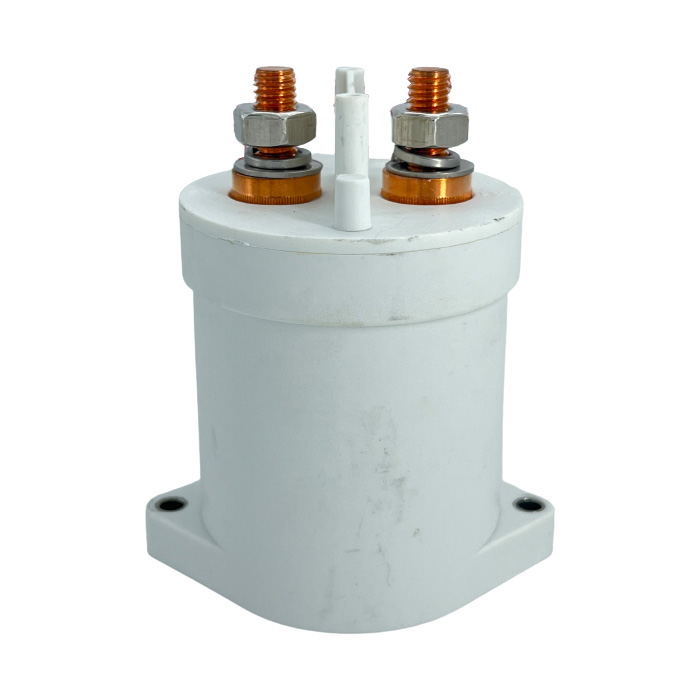

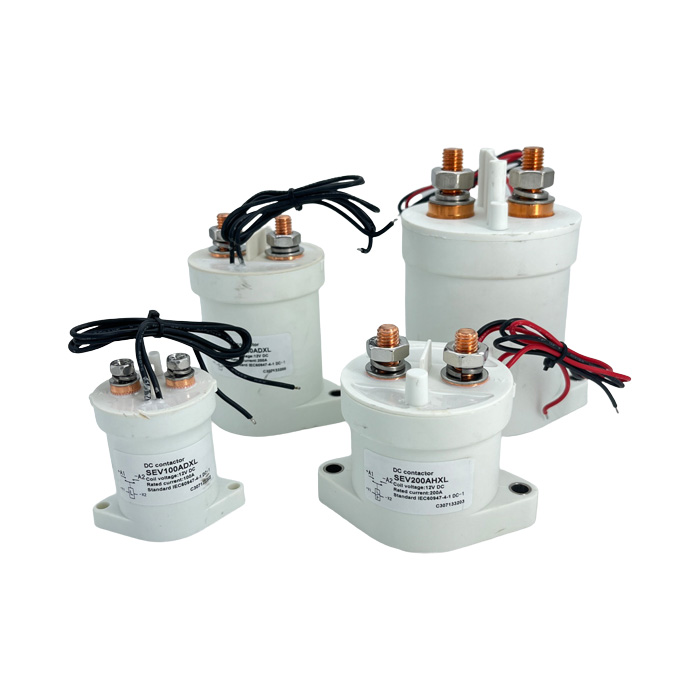

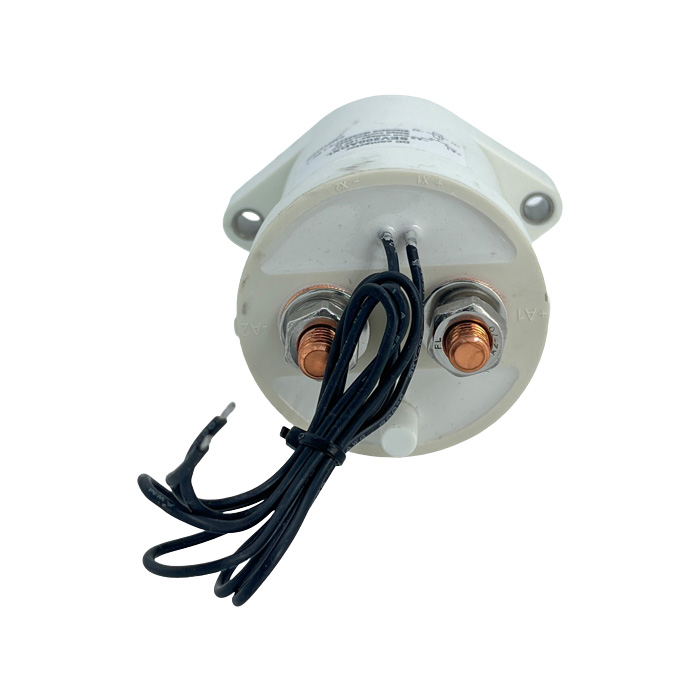

Xinkong DC Contactor – kompaktné a ľahké riešenie s výnimočnou energetickou účinnosťou, nízkou tvorbou tepla a predĺženou životnosťou. Toto vysokovýkonné zariadenie navrhnuté tak, aby vyhovovalo vašim špecifickým potrebám, je ideálne pre rôzne aplikácie, ktoré vyžadujú spoľahlivé a presné ovládanie. DC stykač sa môže pochváliť malými rozmermi a ľahkým dizajnom, ktorý zaisťuje pohodlie a jednoduchú inštaláciu v akomkoľvek nastavení. Dôverujte jeho výnimočnému výkonu a užívajte si jeho dlhotrvajúcu odolnosť. Nenechajte si ujsť tento základný komponent – získajte svoj DC stykač ešte dnes.
Kontaktný formulár |
1 NO (SPST-NO) alebo 1NC (SPST-NC) |
Menovité napätie cievky (DC V) |
6V,12V,24V,36V,48V,60V,72V,84V,120V,150V,220V atď. |
Kontaktné napätie (DC V) |
5-1000V |
Menovitý zaťažovací prúd kontaktného obvodu (DC-1) |
150A |
Typický pokles napätia na kontaktoch na 100A |
≯ 80 mV |
napájacie napätie chladenia pri (20±5)℃ (V) |
≯70 % |
výpadkové napätie chladenia pri (20±5)℃(V) |
≯35%,≮5% |
Rozsah pracovného napätia cievky 40 stupňov Celzia |
0,8-1,2 Us |
Čas výpadku (žiadne kontakty na otvorenie) |
20 ms |
Čas vtiahnutia (žiadne kontakty na zatvorenie) |
10 ms |
pripojte maximálny čas odrazu kontaktu |
10 ms |
Odpojte maximálny čas odrazu kontaktu |
7 ms |
Izolačný odpor |
100 MΩ |
Elektrická sila odolávať |
50Hz/60Hz 2200VAC 1 minúta |
Typické poruchové prúdy, ktoré sa môžu pretrhnúť |
800A/5ms pri 48V DC |
Výkon cievky (W) |
4-10 |
Nárast teploty cievky (K) |
≤35 |
Nárast teploty na výstupnom termináli (K) |
≤65 |
Elektrický život |
20 000 krát |
Mechanická životnosť |
300 tisíc krát |
Špecifikácia práce |
Nepretržitý |
Kontaktný materiál |
Zliatina |
Doba nábehu (Max) |
130 ms |
Maximálny spínací prúd |
1000A 320VDC(viac ako 1krát) |
Maximálny spínací výkon |
320 kW |
Typ záťažovej svorky |
M5 Rose |
Typ cievkovej svorky |
0,3 štvorcový silikónový drôt s dĺžkou 390 mm |
Menovité zaťaženie pomocného kontaktu (vyberte) |
3A/30VDC |
Certifikácia skúšobnej organizácie |
CCC, CE, FCC, RoHS |
