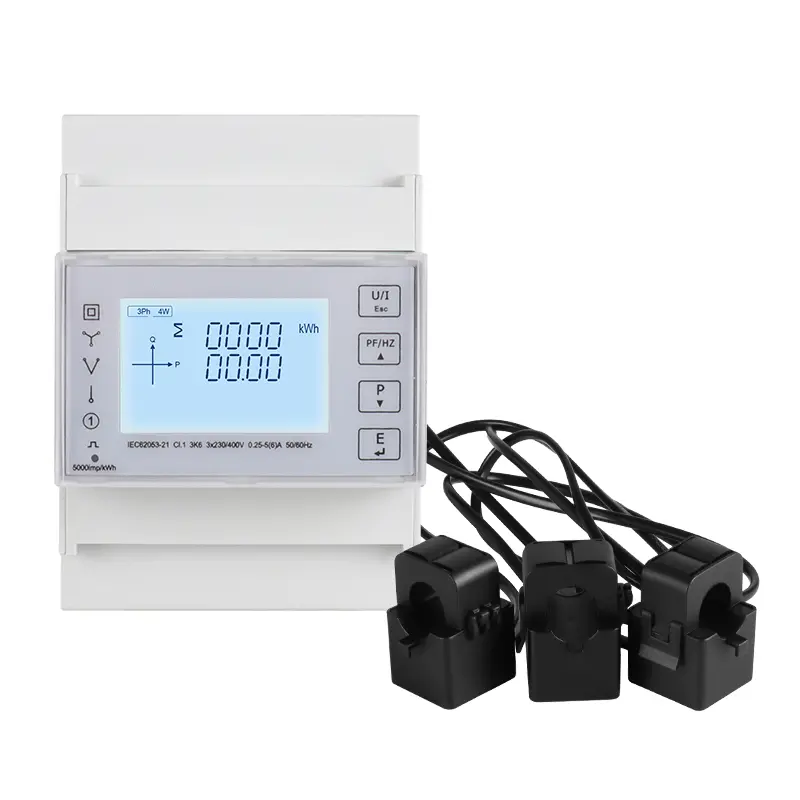

3p 4W vysoké presné meranie merania DIN Rail Energy Smart Meter

Xinkong Electrical je profesionálny výrobca a dodávateľa a dodávateľa v Číne s vysokou presnosťou na meranie s vysokou presnosťou. Mnoho rokov sme sa špecializovali na meranie. Naše výrobky majú dobrú cenovú výhodu a pokrývajú väčšinu juhovýchodných a stredných ázijských trhov. Tešíme sa, že sa staneme vaším dlhodobým partnerom v Číne.

Odoslať dopyt

Popis produktu

3p 4W Vysoké presné meranie din Rail Energy Smart Meter je inštalácia inštalácie din inštalácie Mutil-Function Energy Meter. Tieto výrobky môžu podporovať meranie a analýzu rôznych parametrov výkonu, ako je napätie, prúd, prúd štyroch kvadrantov parametre, účinný faktor atď.; Medzitým Môžu tiež poskytnúť the measurement of multiple electric energy parameters, such as two way active energy, reactive energy, monthly and daily electricity consumption statistics.This series of products also can support the analysis of electric power parameter measurement in 1P2W and 3P4W grid environment, is suitable for power monitoring for photovoltaic inverter, new energy electricity consumption statistic analysis, real time power monitoring and a variety of other environments, has the multi-function, high stability and long life charakteristiky. Táto séria produktov s komunikačným rozhraním RS485, maximum prenosovej rýchlosti Podpora 38400b / s, podporujúca komunikačné protokoly Modbus RTU. Môže ľahko realizovať funkciu čítania diaľkových údajov a prijať návrh LCD na veľkej obrazovke a dotykového kľúča, ktoré môžu ľahko vykonať lokálne zobrazenie a nastaviť prevádzku parametrov variácie. Produkt má funkciu ochrany hesiel, ktorá zaisťuje bezpečnosť údajov produktu.

3P 4W High Precision Meerement DIN Rail Energy Smart Meter je určený na monitorovanie elektrickej energie fotovoltaického meniča, štatistickú analýzu novej spotreby energie elektrickej energie, potreby monitorovania energie a inteligentných budov. Jeho úplná komunikačná funkcia je veľmi vhodná pre rôzne riadiace systémy, systémy SCADA a Systémy riadenia energie.

Charakteristika

Maximálny aktuálny prístup 100ADIRECT

Montáž na železnice DIN, Štandardná šírka modulu 4.

Meranie viacfunkčných parametrov, poskytovanie napätia, prúdu, aktívneho výkonu, reaktívneho výkonu, zdanlivého výkonu, výkonu Faktor, fázový uhol atď.

Poskytnite rôzne štatistické údaje a funkcie miestneho ukladania, ako je obojsmerná sila, dopyt a ďalšie štatistické údaje. Poskytnite mesačnú štatistiku spotreby elektrickej energie za posledných 12 mesiacov a denná štatistika spotreby elektrickej energie za posledných 31 dní

Podporte komunikačnú funkciu RS485, prenosová rýchlosť až 38400 bps, podporujte protokol Modbus RTU.

Podporuje jedno OptoCoupler Pulse Output Interface a je možné nastaviť výstupné parametre.

Čas LCD Obnovenie je 1 sekunda, Podporná príručka alebo automatické Zobrazenie posúvania (konfigurovateľné)

Parametre

1. Jednotka môže merať a zobrazovať
Okamžitý RMS Hodnota
Súčasný	Vo fáze, neutrálne
Napätie	L-L, L-N
Časť	45 až 65 Hz
Aktívna sila	Celkom a na fázu
Faktor	Celkom a na fázu
Energia Hodnoty (zahŕňajú: import, exportovať, importovať + export)

Aktívna energia	0 až 9999999999 KWH
Multi -Tariff Active Energy (T1 - T4)	0 až 9999999999 KWH
2. Jednotka môže merať a čítať komunikáciu
Energia Hodnota
Zjavná energia (celkom)	0 až 9999999999 Kvasinky
Viacerých reaktívnych Energia (T1 - T4)	0 až 9999999.999 Kvarh, Zahrnúť: Import, Export, Import+Export
Mesačná spotreba elektrickej energie za posledných 12 mesiacov	Celková aktívna energia Rozsah: 0 až 9999999999 KWH
Denná spotreba energie za posledných 31 dní	Celková aktívna energia Rozsah: 0 až 9999999999 KWH
3. Jednotka sa môže usadiť
Komunikačná trieda	Modbus adresa, prenosová rýchlosť, bit parity, zastavte bit
Trieda konfigurácie systému	Heslo používateľa (HMI), typ napájacieho systému
Výstupná trieda	Typ výstupu impulzov, šírka výstupu impulzov, rýchlosť výstupu impulzov
Časová trieda	Automatický čas zobrazenia posúvania, podsvietený Čas, systémový čas (RTC), tarifa čas

Špecifikácia

Elektrický Charakteristika
Typ merania		RMS vrátane harmonických v systéme striedavého prúdu, podporu 1p2w, 3p3w, 3p4w
Presnosť	Napätie, prúd	Trieda 0,5, podľa IEC 61557-12
	Aktívna sila	Trieda 1 / 0,5, podľa IEC 61557-12
	Reaktívna sila	Trieda 2, podľa IEC 61557-12
	Zjavná sila	Trieda 1, podľa IEC 61557-12
	Aktívna energia	Trieda 1 / 0,5 s, podľa IEC 62053-22, IEC 61557-12
	Reaktívna energia	Trieda 2, podľa IEC 62053-23, IEC 61557-12
	Faktor	Trieda 1, podľa IEC 61557-12
	Časť	Trieda 0.2, podľa IEC 61557-12
	Harmonické skreslenie	Trieda 2, podľa IEC 61557-12
Rýchlosť aktualizácie údajov		1 sekunda. Voliteľné 100 ms
Vstupné napätie	Flotage slezina (jedna)	230 VAC (L-N) / 400 VAC (L-L)
	Priame pripojenie	Nameraný rozsah: 85 až 275 VAC (L-N), 85 ~ 480 VAC (L-L)
	Frekvenčný rozsah	45 až 65 Hz
	Kapacita preťaženia	2*un za 1 sekundu
Vstupný prúd	Meraný rozsah	0,005 až 100 A, základný prúd (IB) je 10A
Vstupný prúd	Kapacita preťaženia	30*iMAX za 0,01 sekundy
Pulzný výstup	Typ rozhrania	Optocoupler
	Pulzná konštanta	400 /100 / 10/1 imp / kwh (kvarh) (konfigurovateľné)
	Šírka impulzu	60/100/200 milisekunds (konfigurovateľné), predvolená hodnota je 100 milliseConds
	Typ výstupu	Import/vývoz/celková aktívna energia, Dovoz/vývoz/celková reaktívna energia (Konfigurovateľné)
	Triedny	Trieda A, podľa IEC 62053-31
	Vstupné napätie	5 ~ 27 VDC
Indikátor pulzného indikátora na paneli		Pulzná konštanta je 400imp/kWh
Presnosť hodín v reálnom čase		0,5 s/d

Mechanický Charakteristika
Stupeň ochrany IP (IEC 60529)	Navrhnuté na predný displej IP51, telo merača IP30

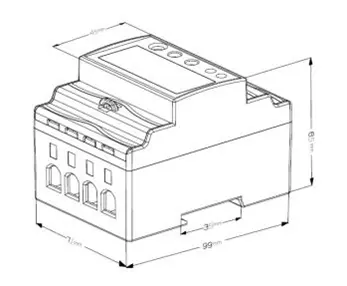

Rozmery (W x H x d)	99 x 71 x 65 mm
Upevňovacia pozícia	Montáž
Materiál	UL 94 V-0
Environmentálny Charakteristika
Prevádzková teplota	-25 až+55 ℃
Úložisko	-40 až+80 ℃
Vlhkosť	<90%, nekondenzovanie
Stupeň znečistenia	2
Nadmorská výška	Až 2000 metrov
Vibrovanie	10 Hz až 150 Hz, IEC 60068-2-6
Elektromagnetický Charakteristika
Elektrostatický výboj	Úroveň 4, podľa IEC 61000-4-2 (1)
Imunita voči vyžarovaným poľom	Úroveň 3, podľa IEC 61000-4-3 (1)
Imunita voči elektrickým rýchlym prechodom	Úroveň 4, podľa IEC 61000-4-4 (1)
Imunita voči prepätiu	Úroveň 4, podľa IEC 61000-4-5 (1)
Imunita proti vedúcim poruchám	Úroveň 3, podľa IEC 61000-4-6 (1)
Imunita voči magnetickým poľom	IEC 61000-4-8 (1)
Imunita voči poklesom napätia	IEC 61000-4-11 (1)
Vyžarované emisie	Trieda B, podľa EN55011
Vykonávané emisie	Trieda B, podľa EN55011
Harmonika	IEC 61000-3-2 (1)
(1): Experimentálny test sa vykonáva podľa požiadaviek na triedu výrobkov priemyselného stupňa v IEC61326-1
Bezpečnosť
Kategória	CAT III, podľa IEC 61010-1
Prepätie	CAT III, podľa IEC 61010-1
Izolácia	Test napätia AC: 4KV za 1 minútu
Izolácia	Test impulzného napätia: 6KV - 1,2/50 µs vlny tvaru
Ochranná trieda	II, podľa IEC61010-1
Komunikácia
Rozhrania štandard a protokoly	2-drôtené RS485, Modbus RTU
Bubinová sadzba	1200 až 38400 bps, predvolená hodnota je 9600 bps
Bit	Žiadne, ani nepárne, predvolené nie je žiadne
Zastavte bit	1 alebo 2, predvolené je 1
Čas odozvy	<100 ms
Režim prenosu	napolyduplex
Prevodovka	Až 1 000 m
Max. Nakladanie autobusu	64 ks
